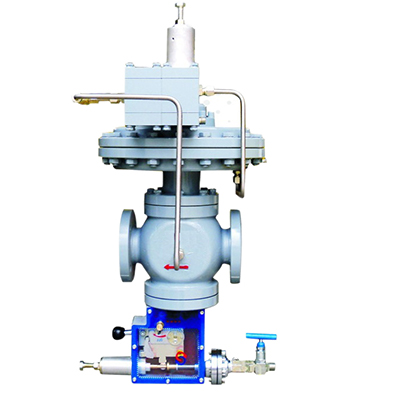

RTJ-HQ调压器

用途

RTJ-H(Q)型系列调压器为间接作用式指挥器调压器，由主阀、指挥器及切断机构组成。主阀采用全平衡阀芯结构，可抑制进口压力变化对调压器的影响从而提高稳压精度；出口压力的调节可简单的调节指挥器上的调节螺钉来设定。阀芯全平衡受力，具有调节精度高、动作灵敏、关闭性能好、流量大、寿命长、安装空间小、可在线维修等特点。可广泛应用于城市门站、区域调压、工业用户及燃气轮机的供气调压。

适用介质

天然气、人工煤气、液化石油气及其它无腐蚀性气体。

特点

·模块化结构设计；

·集稳压、调压于一体；

·流量大、压力调节范围宽；

·含平衡阀芯结构，调压精度高；

·切断精度高，超压自动切断（人工复位）；

·安装调节简单，维修方便，可在线维修；

·执行标准：GB27790-2011

主要技术参数

·进口压力P1：0.4～6.0MPa

·出口压力P2：0.2-4.0MPa

·稳压精度等级：AC5

·关闭压力等级：SG10

·工作温度：-20℃～60℃

·公称通径： DN50 DN80 DN100 DN150

·公称压力： PN1.6  PN2.5  PN4.0  PN6.3

·连接形式：法兰连接

产品型号说明

RTJ— □ / □  H Q

                                型号H（Q—带切断）

                                公称压力PN（MPa）

                                公称通径DN（mm）

                                间接作用式调压器

产品外形尺寸表
