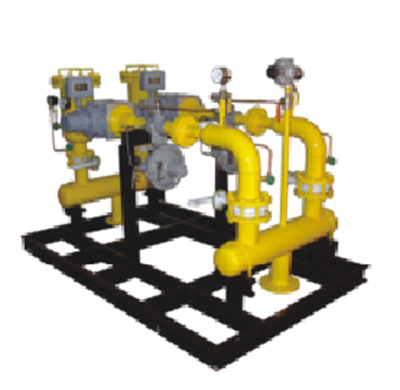

RX系列燃气调压柜（调压撬）
用途
RX系列燃气调压柜分为区域调压柜和专用调压柜。区域调压柜主要针对居民小区、小集镇、公服用户、医院、学校等区域使用。专用调压柜一般针对燃气锅炉、炉窑等直燃设备或工业用户使用。
适用介质
天然气、人工煤气、液化石油气及其它无腐蚀性气体。
特点
·集调压、过滤、安全切断、安全放散、计量一体化设计；
·结构紧凑、占地面积小；
·功能完善、性能可靠；
·可根据用户需求配置自控系统、燃气报警系统、自动加臭等；
·安装、调试简单，操作、维护方便；
·箱体材料采用高强度冷轧板经喷塑处理，防腐能力强；
·符合GB27791-2011《城镇燃气调压箱》标准。
主要技术参数
·进口压力P1：≤0.8MPa
·出口压力P2：1-100KPa
·稳压精度等级：AC10
·关闭压力等级：SG15
·工作温度：-20℃～60℃
型号编制说明
RX □ / □ □ □
自定义功能：M计量
管道结构代号
最大进口压力MPa
公称流量m3/h
燃气调压箱（柜）代号
调压柜管道结构代号
|
管道结构代号 |
A |
B |
C |
D |
E |
|
管道结构 |
1+0 |
1+1 |
2+0 |
2+1 |
其它 |
典型工艺流程配置图
常规型号选型参考表
|
型号 |
公称流量 m3/h |
进口压力 MPa |
出口压力 KPa |
进/出口径 |
超压 切断 |
超压放散 |
|
RX150/0.4A |
150 |
≤0.4 |
1-15 |
DN50/DN80 |
√ |
√ |
|
RX150/0.4C |
150 |
≤0.4 |
1-15 |
DN50/DN80 |
√ |
√ |
|
RX250/0.4A |
250 |
≤0.4 |
1-30 |
DN50/DN80 |
√ |
√ |
|
RX250/0.4C |
250 |
≤0.4 |
1-30 |
DN50/DN80 |
√ |
√ |
|
RX400/0.4A |
400 |
≤0.4 |
1-30 |
DN80/DN100 |
√ |
√ |
|
RX400/0.4C |
400 |
≤0.4 |
1-30 |
DN80/DN100 |
√ |
√ |
|
RX600/0.4A |
600 |
≤0.4 |
1-30 |
DN100/DN150 |
√ |
√ |
|
RX600/0.4C |
600 |
≤0.4 |
1-30 |
DN100/DN150 |
√ |
√ |
|
RX800/0.4A |
800 |
≤0.4 |
1-30 |
DN100/DN150 |
√ |
√ |
|
RX800/0.4C |
800 |
≤0.4 |
1-30 |
DN100/DN150 |
√ |
√ |
|
RX1000/0.4A |
1000 |
≤0.4 |
1-30 |
DN100/DN150 |
√ |
√ |
|
RX1000/0.4C |
1000 |
≤0.4 |
1-30 |
DN100/DN150 |
√ |
√ |
|
RX2000/0.4A |
2000 |
≤0.4 |
1-30 |
DN125/DN150 |
√ |
√ |
|
RX2000/0.4C |
2000 |
≤0.4 |
1-30 |
DN125/DN150 |
√ |
√ |
|
RX3000/0.4A |
3000 |
≤0.4 |
1-30 |
DN150/DN250 |
√ |
√ |
|
RX3000/0.4C |
3000 |
≤0.4 |
1-30 |
DN150/DN250 |
√ |
√ |
