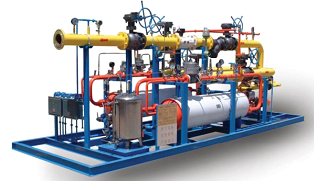

CNG燃气减压撬

调压工艺

用高压软管和快装接头与撬装罐车连接，压缩天然气通过球阀和高压切断阀进入一级换热，在一级换热器内对气体进行加热，再经过一级调压器减压到1.0-4.0MPa，进入流量计进行计量，燃气进行加臭后输入中高压管网。减压撬内的各级气体压力、温度、热量、水温、关键阀门的控制和减压路之间的切换均由中央控制台进行控制。

适用介质

CNG压缩天然气

中央控制系统

中央控制系统采用先进的西门子控制系统，可实现温度、压力、流量、泄漏报警及连锁切断功能。触摸屏显示及操作采用全中文界面，简单、直观、操作简单。

中央控制系统主要对以下参数进行远程显示及连锁控制：

★ 气体进口压力

★ 一级调压器出口压力

★ 一级换热器前后气体温度

★ 一级换热器回水温度

★ 进气高压切断控制

★ 二级调压器出口压力

★ 二级换热器前后气体温度

★ 二级换热器回水温度

★ 减压撬气体出口压力和温度

★ 流量计量

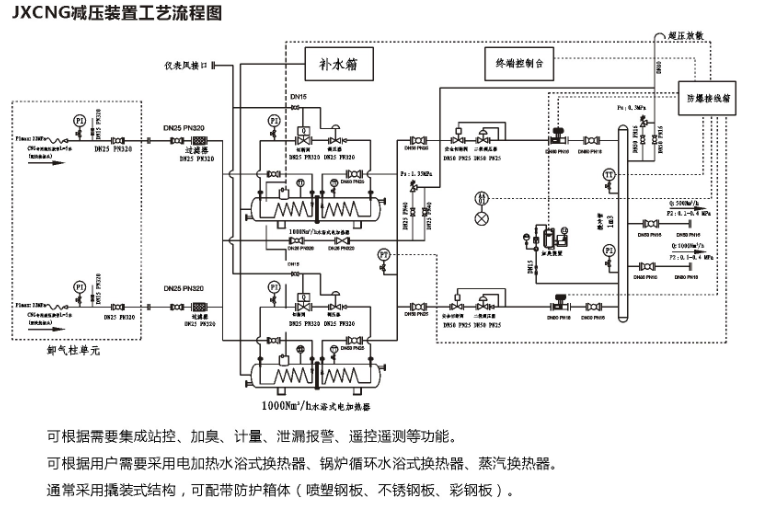

减压撬典型工艺流程
